KolayCNC Kendi CNC’ ni yap | EasyCNC DIY Homemade CNC

Ev ortamında MDF’ den CNC yapımı


Nihayet projenin sonuna doğru yaklaşıyorum.  Bütün eksenler monte edildi ve mekaniksel problem olup olmadığı kontrol edildi. Eksenlerde dik ve paralellik ayarlarının yapılması gerekiyor. Şu anda Motor kabloları, limit siviçler bağlanması kaldı. 24~30 volt 250W güç kaynağını ile Step Motor Sürcüsünü hazır aldım. Bu bağlantıları da bitirince ilk kesmeve oyma işine başlayacağım. Mach3 CNC kontrol programının kullanım kılavuzunu aylar önce  Artsoft sitesinden indirip yazıcıda basmıştım, bu yazılıma olan hakimiyetimi artımam gerekiyor, yani o 200~300 sayfalık dokümanı baştan sonra okuyacağım. Ağustos 2009  tarihinde tam olarak başlayıp 03 Mayıs 2010 tarihinde mekaniği bitirebildim. Bitirmek için en çok gayreti son 4 ayda gösterdim. Benim için uzun bir öğrenme ve tecrübe süreci oldu. Ama gerçekten değdi çok şey öğrendim. Bu tecrübeyi yaşamadan her şey teoride kalıyor.

Ama işimiz bitmedi daha yeni başlıyor, bu makina ile neler yapabileceğimizi hep birlikte göreceğiz, yeni maratona hazır olunuz.

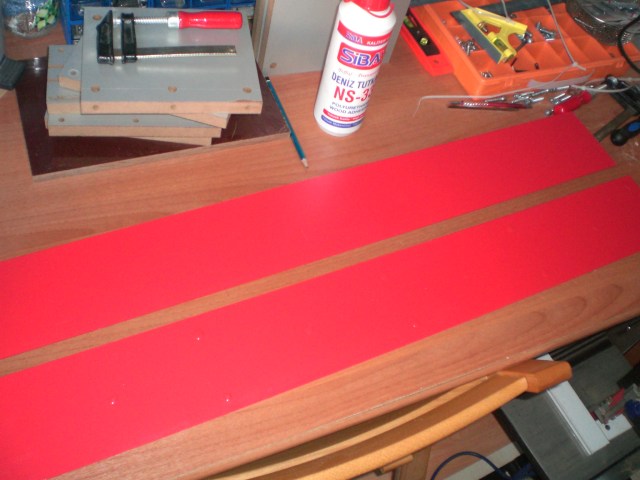

Bu kısımda yapım aşmalarının CAD çizimleri ile birlikte vermeye çalışacağım. CNC nin bazı parçalarını imal ederken değişiklik yapılması gereken yerler oldu. CAD çizimlerindeki düzeltmeleri yaptıkça sitenin bu bölümnde yer alacaktır. Ayrıca yaşadığım tecrübeleride sizlerle paylaşacağım. Umarım bunda sonra çok daha gelişmiş CNC yapılır ve burada paylaşılır.

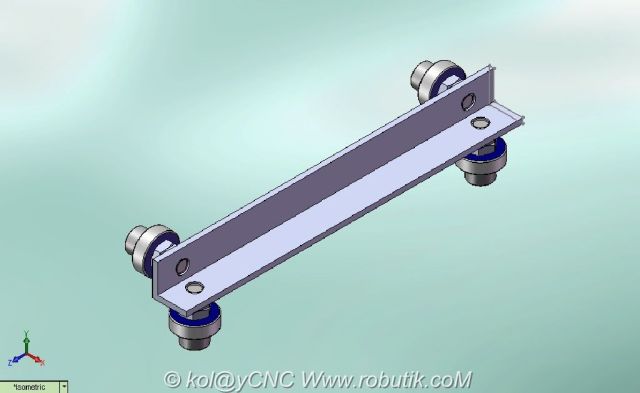

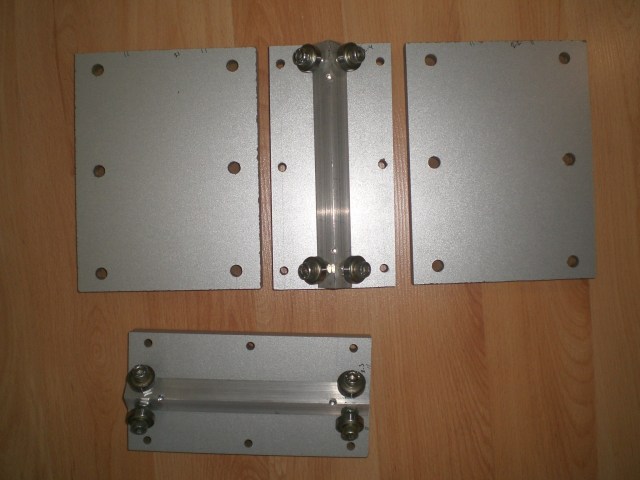

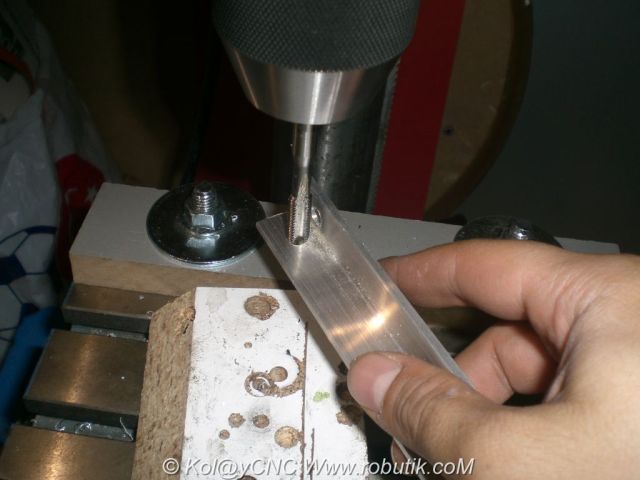

Alüminyum Lineer Rulmanların Yapımı

Alüminyum köşebentlerden lineer rulman yapımı için bazı takımlara ihtiyaç vardır.

Bunun için;

Linear_bearing_007

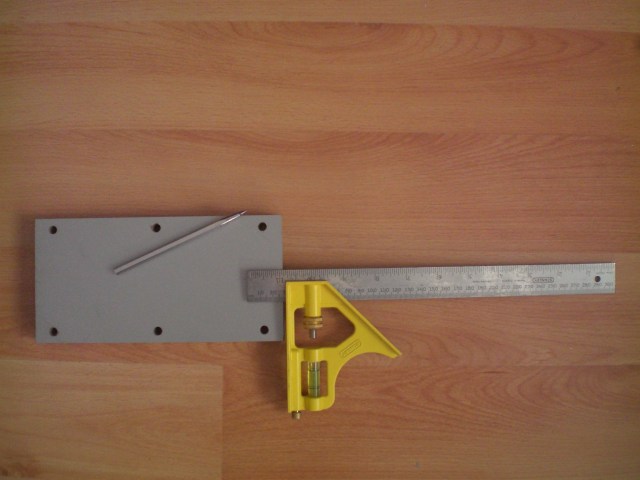

  •    Dik açı ve 45º derece açıları ölçebilmek için “Stanley” marka kombine cetvel-gönye
  •    30 cm çelik cetvel
  •    Dijital kumpas

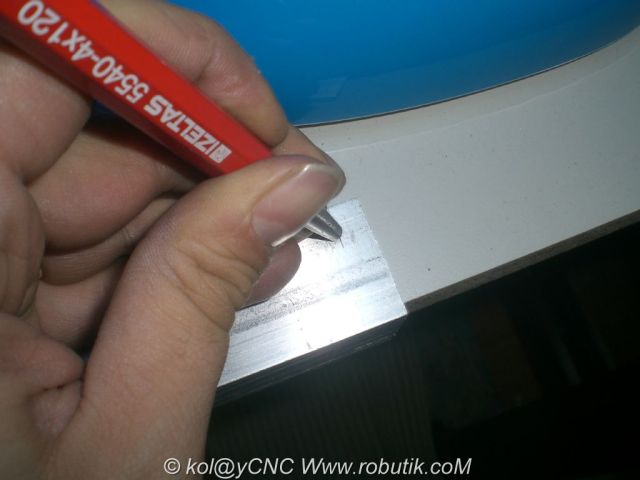

  •    Metallerin ve ahşabın üzerine çizgi çizmek için elmas uçlu kalem
  •    Alüminyumu delmek için M1, M3, M7,M8 “Bosch” marka matkap uçları

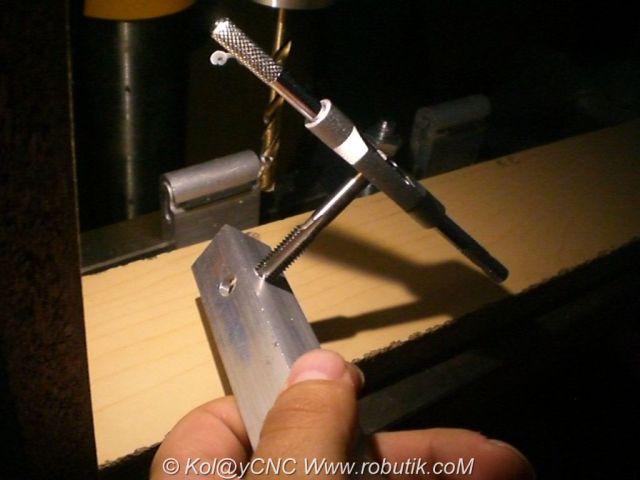

  •    M8 makine veya el paftası
  •   M8x20mm alyen cıvata ve M8 “kontr” somunları ( bu somunların et kalınlığı normalinden biraz daha ince oluyorlar) bütün eksenler için toplam : 32 adet M8x20mm imbus (alyen) cıvata, 64 adet M8 kontr somun
  •   Cıvata ve somunları sıkabilmek için uygun anahtarlar
  •   32 adet 608zz rulman (dış çap 22 mm, delik çapı 8 mm, kalınlık 7 mm)
  •   6 adet (X ve Y eksenleri için) 200mmx20mmx20mmx3mm alüminyum köşebent (Uzunluk x Kenar x Kenar x Et kalınlığı)
  •   2 adet (Z ekseni için) 120mmx20mmx20mmx3mm



Lineer Kızakların Yapımı

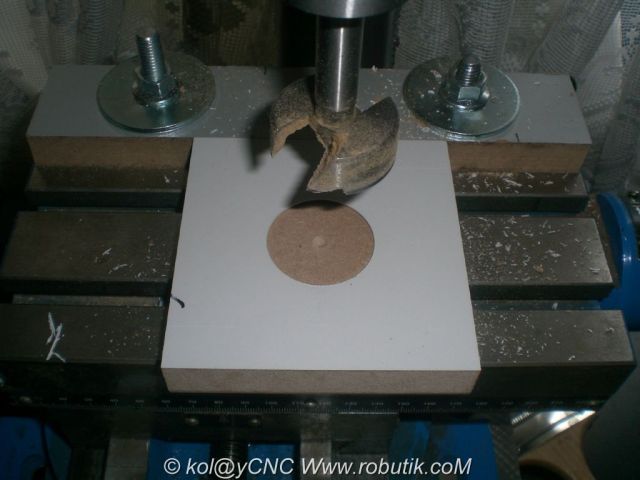

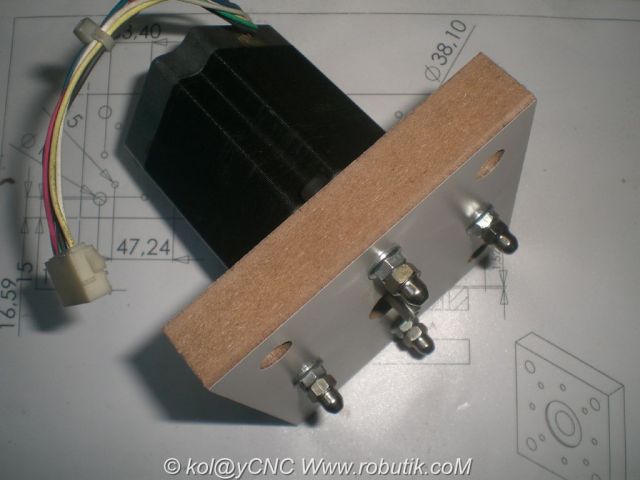

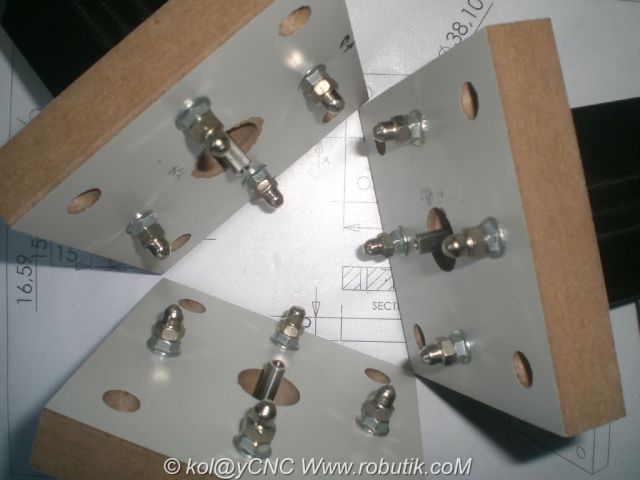

Nema23 Step Motor Flanş Yapımı

Nema23-step-motor-mount-00

Nema23-step-motor-mount-01

Nema23-step-motor-mount-09

X, Y, Z Eksen Rulman Yatağı Yapımı

Lead-screw-bearing-mount-00

Lead-screw-bearing-mount-01

Nema23-step-motor-mount-09



Lead-screw-bearing-mount-02

Lead-screw-bearing-mount-03

Lead-screw-bearing-mount-04

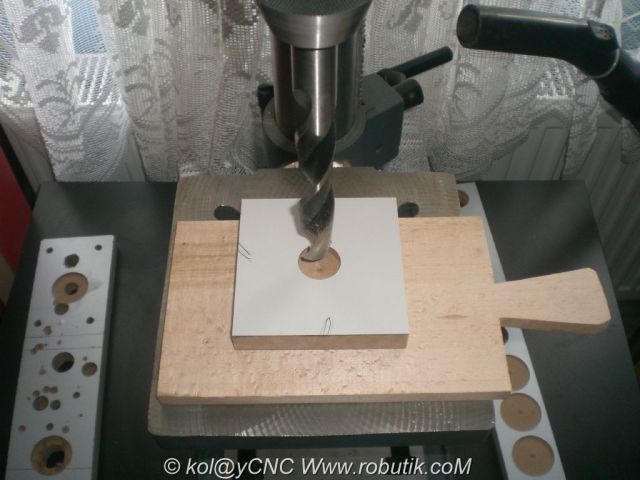

Lead-screw-bearing-mount-05

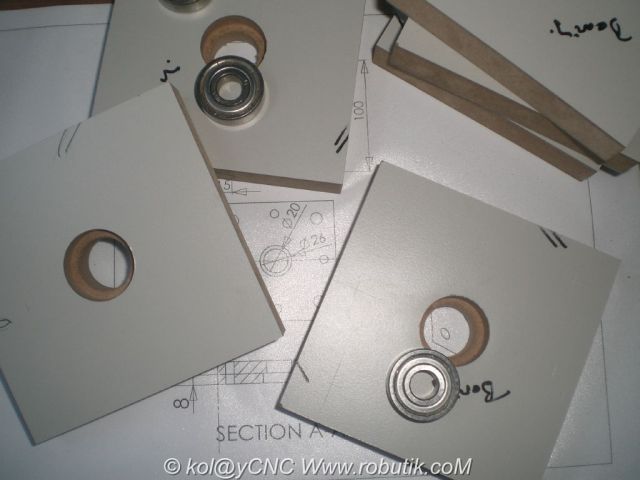

Lead-screw-bearing-mount-06

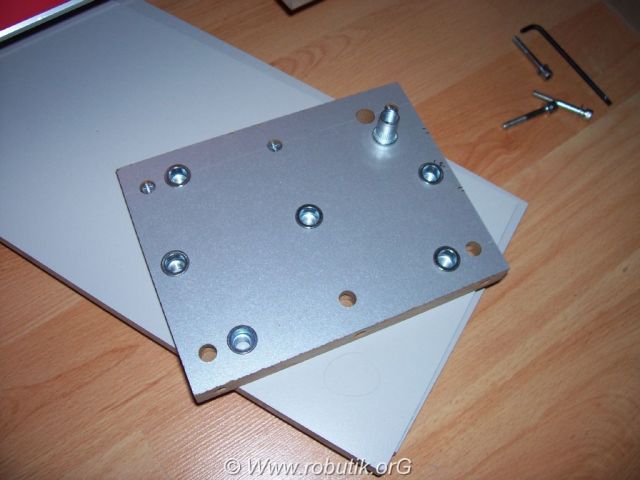

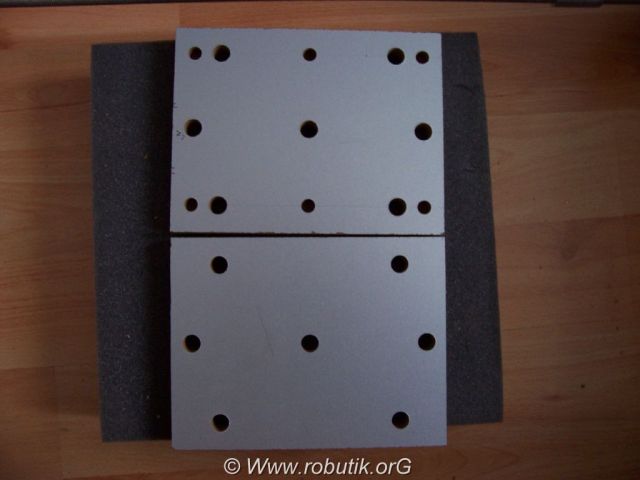

Köprü KısmınınYapımı Y Ekseni Kızak Yapımı

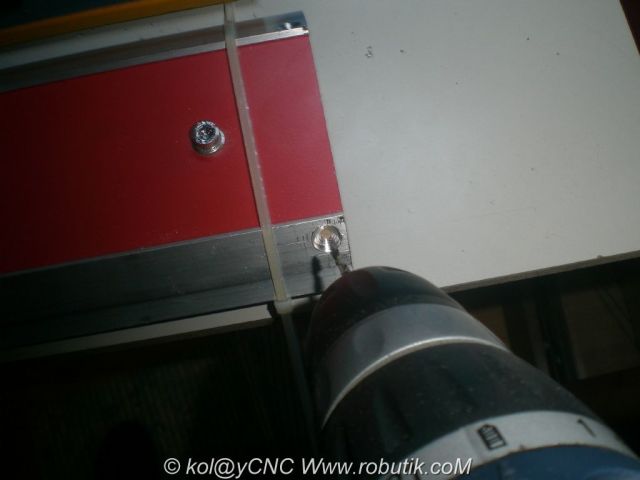

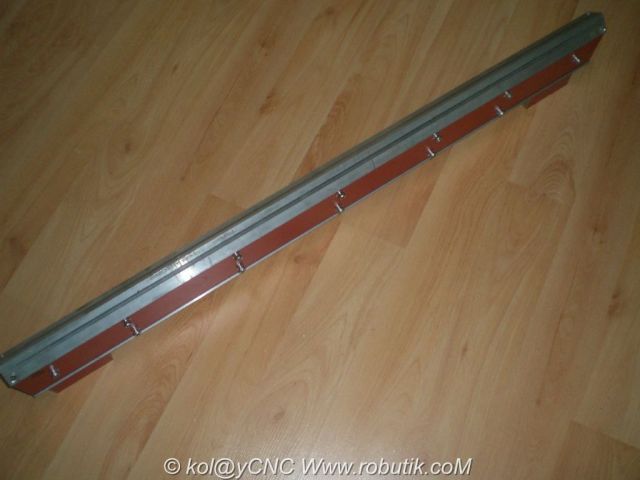

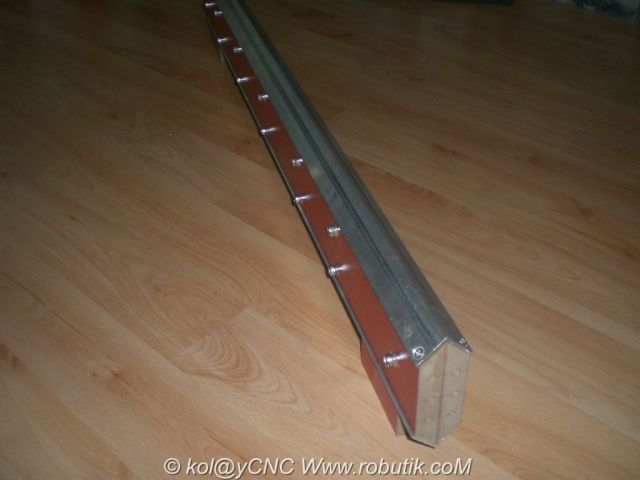

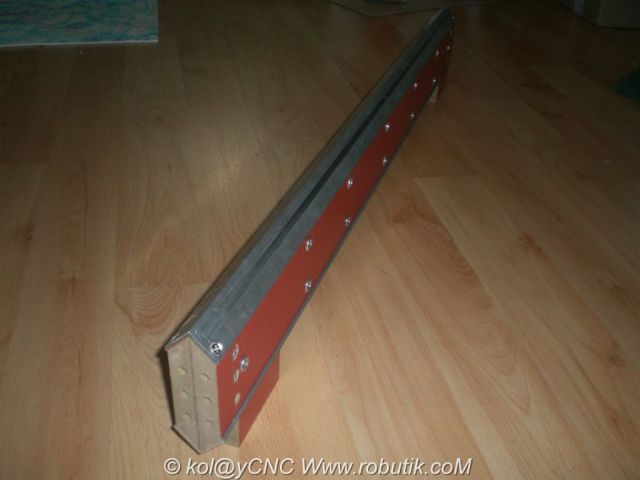

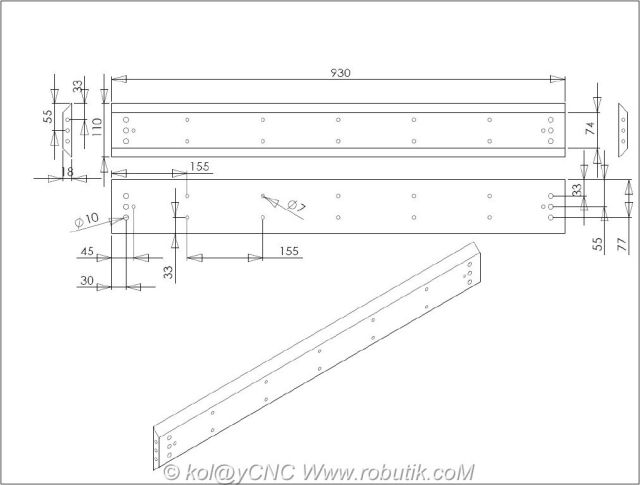

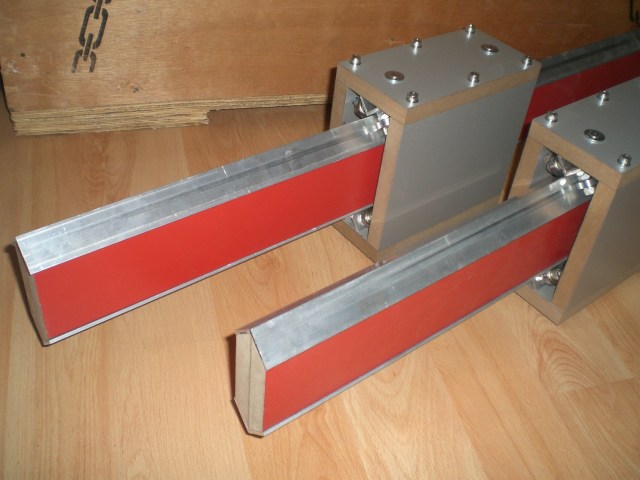

X,Y Kızak Yapımı

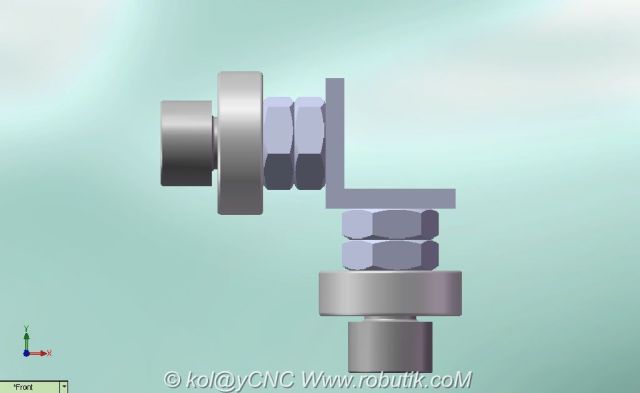

X Ekseni Rulman Kafeslerinin Yapımı

X Eksen Yapımı

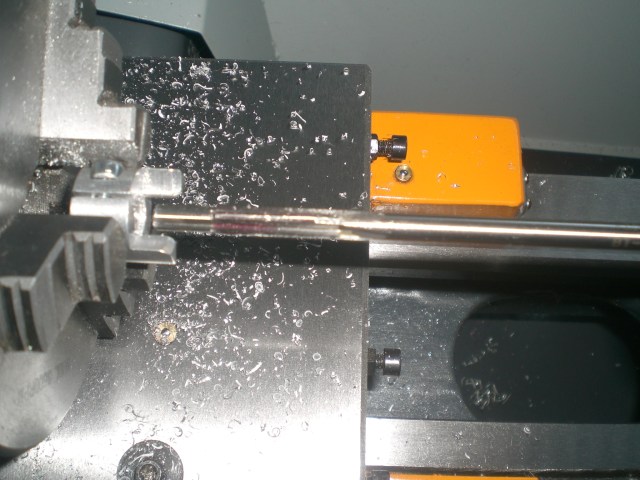

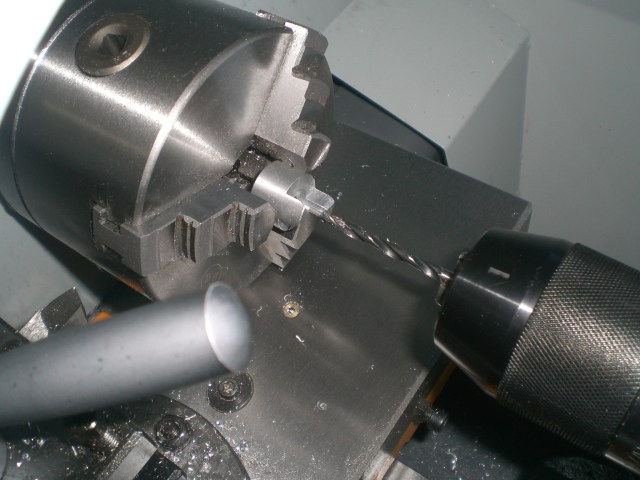

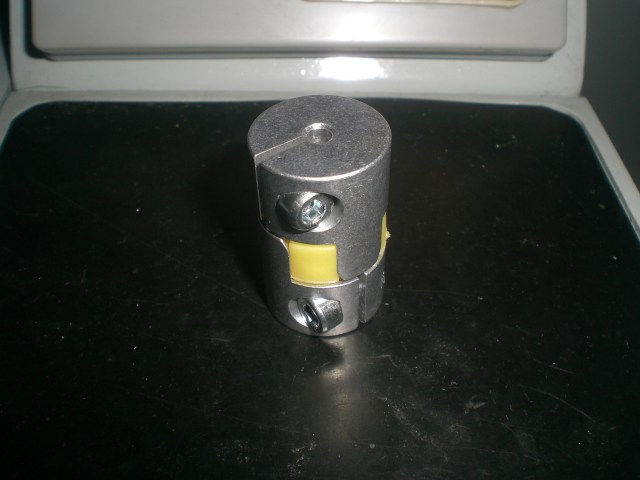

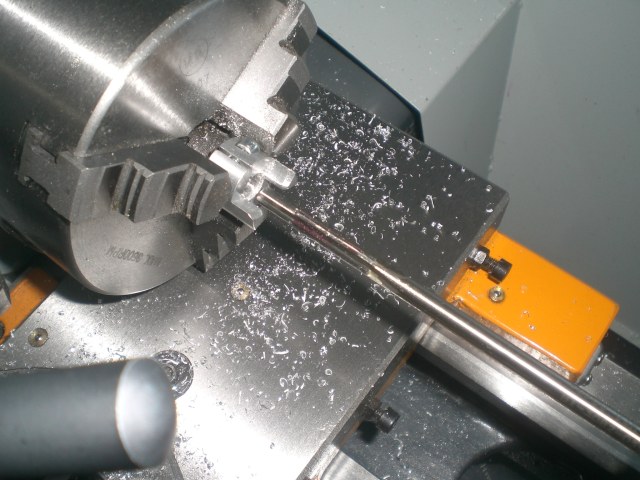

Vidalı Mil Kaplinleri

Sonuç
