AMTRAD CPC6128 RAM ’lerinde hata var !

Tekrar yeni bir CPC6128 Tamiratı daha
detaylar gelecek…Şimdilik resimleri paylaşıyorum

20201010-001156

Osiloskopta yapılan ölçümlerde z80 gate array 6845 normal çalışıyor görünüyor. Ancak güç kaynağından fazla akım çektiği gözlendi, ve ram bankları aşırı ısınıyordu. Evdeki çalışmaya son verip iş yerindeki laboratuvarda incelmeye devam ettim.

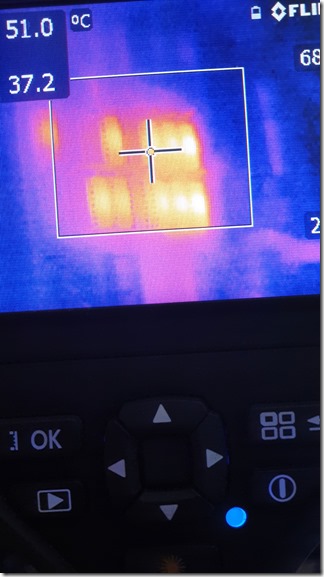

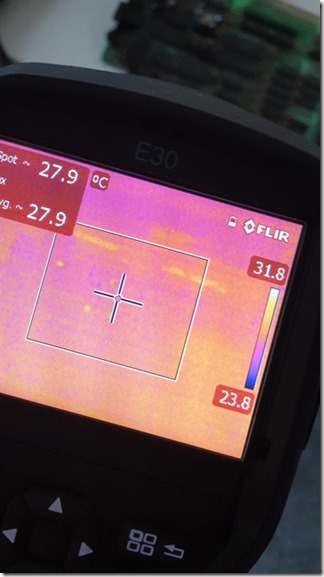

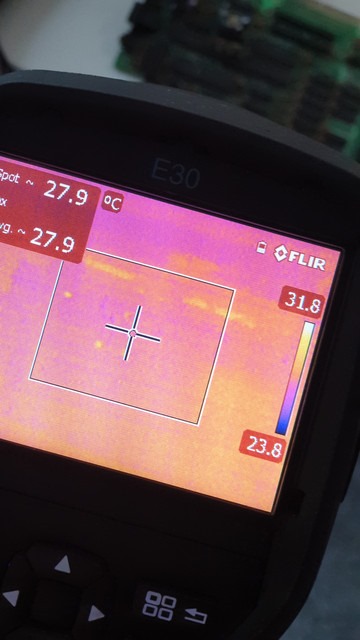

20201019-16382920201019-164422

Termal kamera ile RAM’ ler incelendiğinde bazı ram’ lerin iç ısılarının diğerlerinden yüksek olduğu gözlendi. Daha sonra termal kamera ile ramlerin hangilerinin daha fazla ısınıdğını tek ısındığını tespit etmeye çalıştım, RAM lar  50 ile 60 santigrad derece arasında değişiyordu. Kartın enerjisini kestikten sonra RAM lerin +5V,0V  bacakları arasında kısa devre olduğu gözlendi.

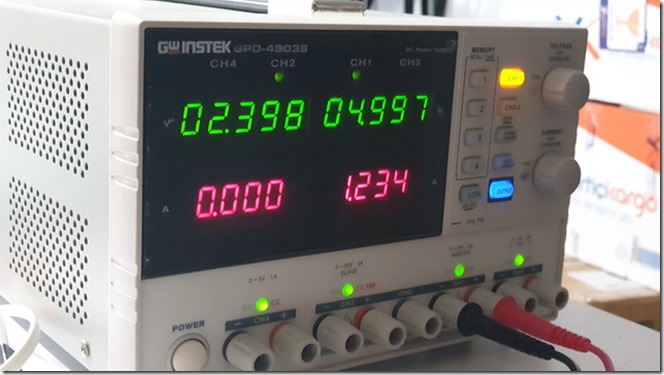

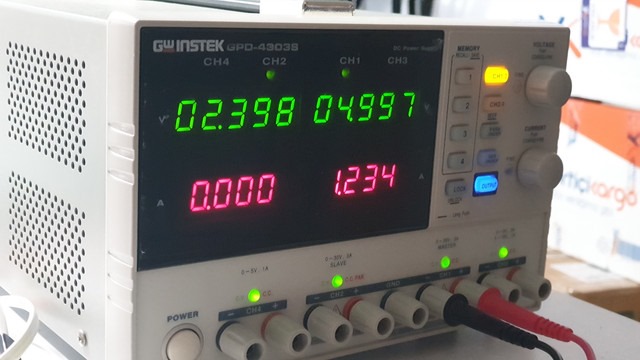

20201019-164450

RAM’ler sökülmeden önce karta enerji verildiğinde 1.2 A akım çektiği gözlendi, Normal bir cpc6128 sakin durumda 0.7 ile 0.8 A çeker.

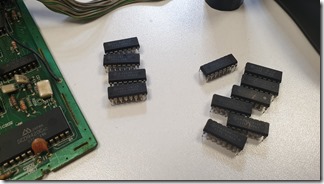

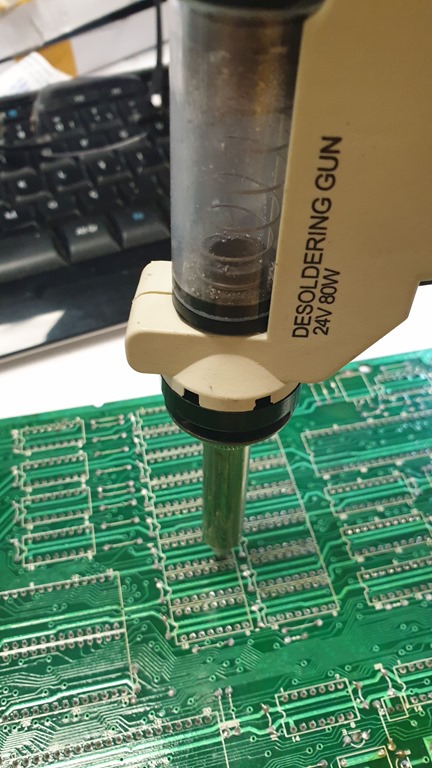

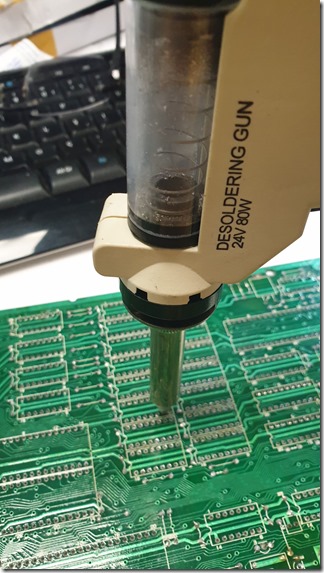

20201019-18121720201019-183425

Lehim sökücüyü devreye sokup RAM’leri tek tek sökmeye başladım. Her RAM entegresi  söktükten sonra +5,0V arasında kısa devre testi yaptım. Kısa devre görülmeyene  kadar RAM’ leri söktüm.

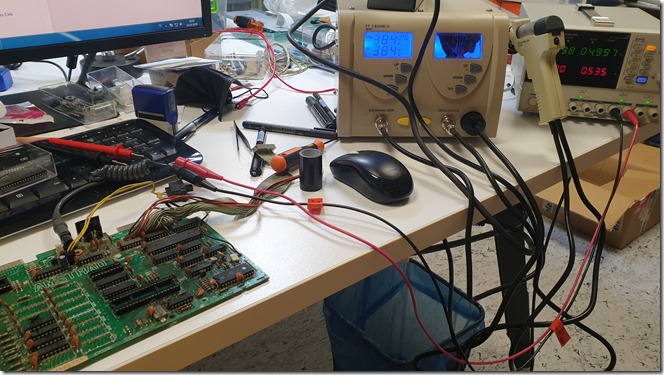

20201019-184250

En son söktüğüm RAM’den sonra kısa devre olayı bitti karta enerji verdim akım beligin bir şekilde düştüğünü gördüm. Toplam 11 RAM söktüm birini daha önce denemek için sökmüştüm.

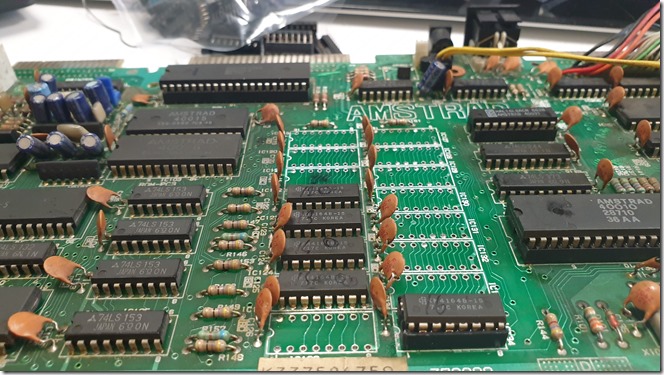

20201019-191314

CP6128 lerde 2x64KB RAM bankları bulunur  sağ taraftaki RAM’ ler 1. bank, soldaki 2. bank. 2. bankta RAM olmadan da CPC6128 çalışabilir.

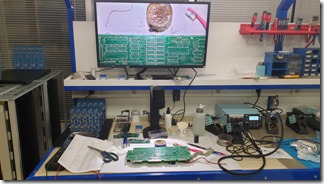

20201019-193850

Yakın görme sıkıntım olduğu için büyüteç kamera altında lehimleme işlemlerini yaptım.

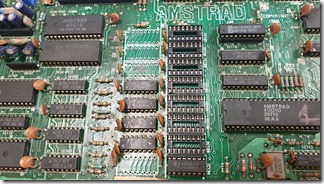

20201019-193347

Satın aldığım DIP16 entegre soketlerini monte etmeye başladım Lehim sonrası lehim reçine atıklarını temizledim.

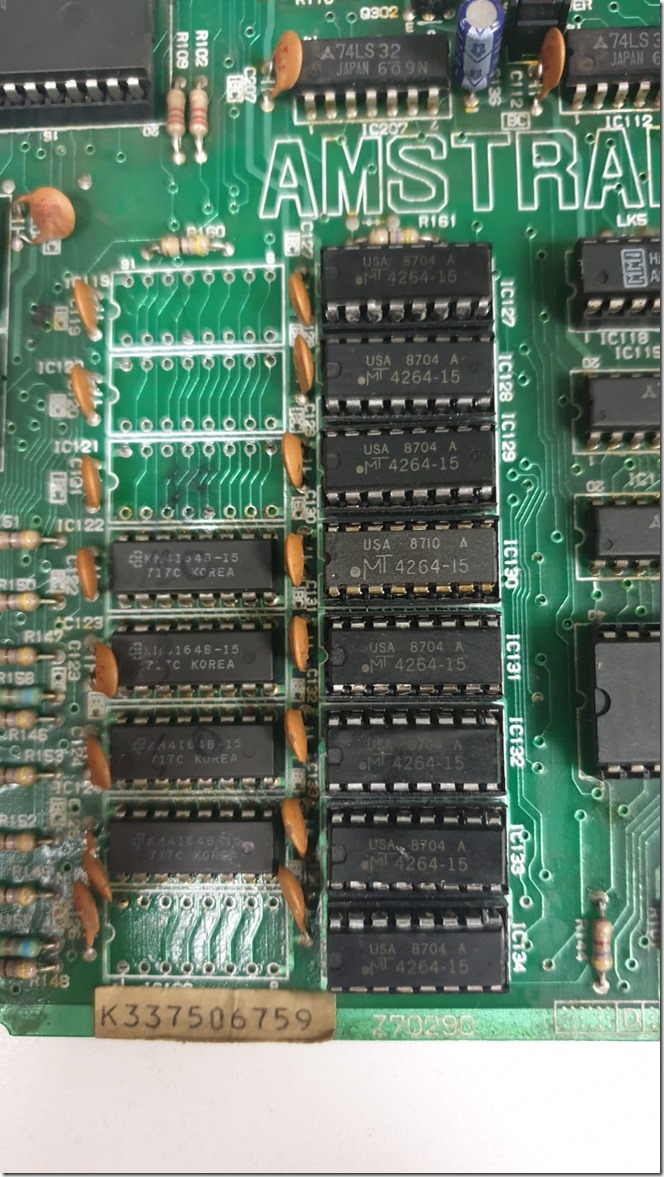

f8da7d05-e3c0-4462-9222-717b11e9277b

temin ettiğim 4264 (4164 ‘lerle uyumlu) RAM’leri monte ettiğim bank 1 soketlerine yerleştirdim.

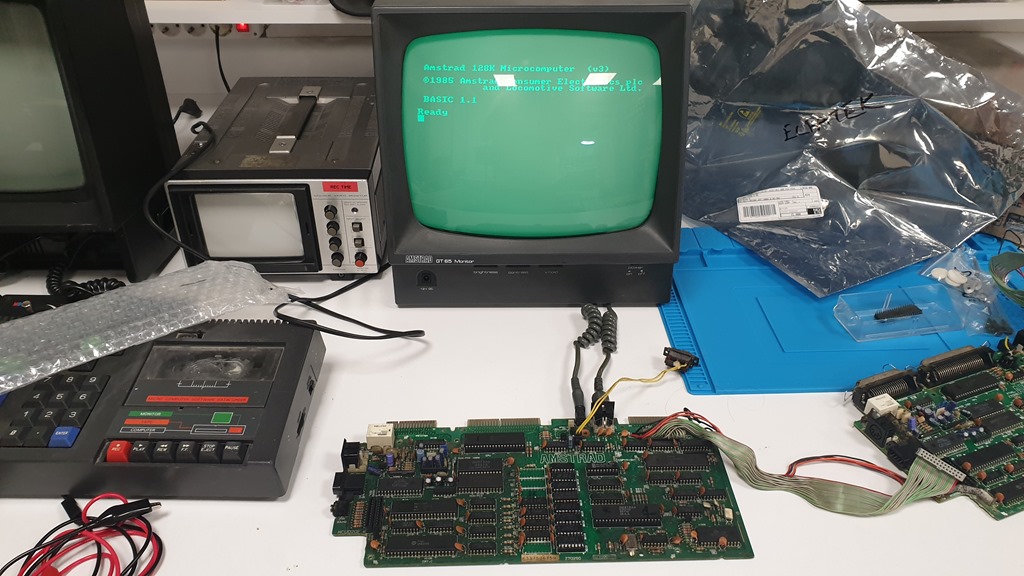

20201019-201846

Ve ve kader anı evet evet çalıştı !
NOT: bu cpc6128 kartında bulunan PAL/GAL , Gate Array Z80 işlemcisi soketli oldukları için tek tek söküp  diğer çalışan cpc6128 de test ettim.
